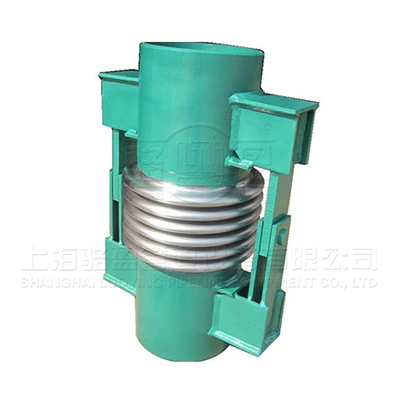

鉸鏈波紋補償器習慣上也叫伸縮節，由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。通過銷軸的連接使得它能夠?qū)崿F(xiàn)單個平面內的角向位移，兩個配對使用的話就能實現管道的橫向位移。
【產品名稱】：JJL型鉸鏈型波紋補償器
【產品別名】：鉸鏈型補償器 鉸鏈波紋補償器
【產品規格】：【DN32mm-DN4000mm】
【產品壓力】：0.6-2.5MPa
【產品】：
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.
【產品顏色】：藍色，可根據客戶要求調色.
【工作溫度】：-40度至80度
在線咨詢
購買熱線： 021-622-00727
鉸鏈型波紋補償器角向補償量非常大，產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。該產品角向補償量很大。性能穩定，使用壽命長。兩端連接方式均為焊接。
1、鉸鏈型波紋補償器在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。
2、鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。
3、鉸鏈型補償器所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。
4、嚴禁用波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
5、組裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
6、管系安裝完畢后，應盡快拆除波紋補償器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
據了解，上海航天能源股份有限公司是一家專業從事氣態能源營運技術和設備的研制、開發、生產、銷售、服務的跨行業、多元化集團性企業，自一九九六年起至今被連續認定為上海市技術企業。公司作為中國航天上海基地所屬機構，匯聚了航空航天工業所獨具的科技優勢、人才優勢以及管理優勢，在氣態能源的產品提供及服務領域取得了可喜的成就，是中國航天科技集團的重點企業之一。
該項目總投資45348萬元，分三期建設。一期工程主要建設2臺20t/h的燃?xì)庹羝仩t，滿足園區現有的蒸汽需求，預計在3月31日完工。項目全部建成運營后后，在滿負荷運行條件下，每年可發電3.1億kWh，產蒸汽71.3萬噸，年經濟效益約4600萬元。
上海駱盈向樂亭多元化多元化能源項目供應的鉸鏈型波紋補償器角向補償量非常大，產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。該產品角向補償量很大。性能穩定，使用壽命長。兩端連接方式均為焊接。
請點擊圖片看大圖

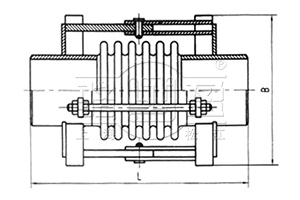

| 編號 | 名稱 | 數量 |
| 1 | 波紋管 | 2 |
| 2 | 端接管 | 2 |
| 3 | 立板 | 4 |
| 4 | 銷軸 | 1 |
| 5 | 拉板 | 2 |
| 6 | 中間管 | 1 |
請點擊圖片看大圖
|

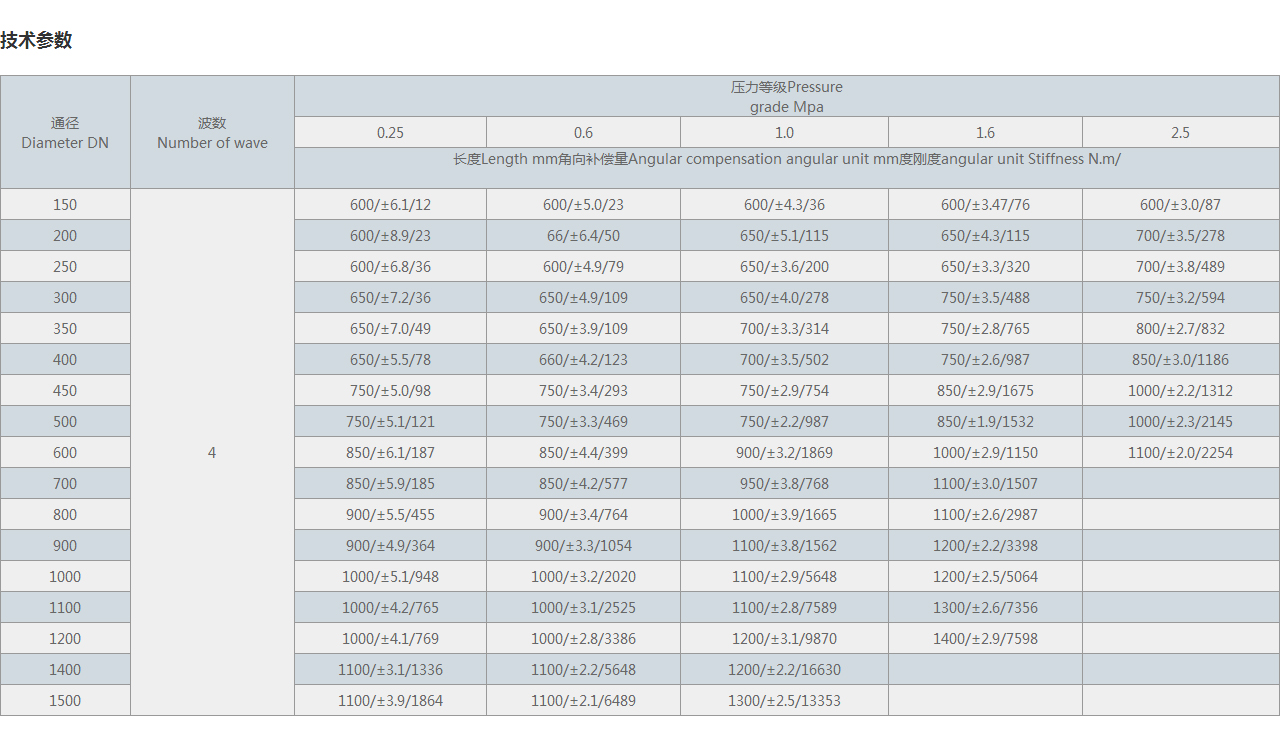

通徑 Diameter DN |
波數 Number of wave |
壓力等級Pressure grade Mpa |
||||
| 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | ||
|
長度Length mm角向補償量Angular compensation angular unit mm度剛度angular unit Stiffness N.m/
|
||||||
| 150 | 4 | 600/±6.1/12 | 600/±5.0/23 | 600/±4.3/36 | 600/±3.47/76 | 600/±3.0/87 |
| 200 | 600/±8.9/23 | 66/±6.4/50 | 650/±5.1/115 | 650/±4.3/115 | 700/±3.5/278 | |
| 250 | 600/±6.8/36 | 600/±4.9/79 | 650/±3.6/200 | 650/±3.3/320 | 700/±3.8/489 | |
| 300 | 650/±7.2/36 | 650/±4.9/109 | 650/±4.0/278 | 750/±3.5/488 | 750/±3.2/594 | |
| 350 | 650/±7.0/49 | 650/±3.9/109 | 700/±3.3/314 | 750/±2.8/765 | 800/±2.7/832 | |
| 400 | 650/±5.5/78 | 660/±4.2/123 | 700/±3.5/502 | 750/±2.6/987 | 850/±3.0/1186 | |
| 450 | 750/±5.0/98 | 750/±3.4/293 | 750/±2.9/754 | 850/±2.9/1675 | 1000/±2.2/1312 | |
| 500 | 750/±5.1/121 | 750/±3.3/469 | 750/±2.2/987 | 850/±1.9/1532 | 1000/±2.3/2145 | |
| 600 | 850/±6.1/187 | 850/±4.4/399 | 900/±3.2/1869 | 1000/±2.9/1150 | 1100/±2.0/2254 | |
| 700 | 850/±5.9/185 | 850/±4.2/577 | 950/±3.8/768 | 1100/±3.0/1507 | ||
| 800 | 900/±5.5/455 | 900/±3.4/764 | 1000/±3.9/1665 | 1100/±2.6/2987 | ||
| 900 | 900/±4.9/364 | 900/±3.3/1054 | 1100/±3.8/1562 | 1200/±2.2/3398 | ||
| 1000 | 1000/±5.1/948 | 1000/±3.2/2020 | 1100/±2.9/5648 | 1200/±2.5/5064 | ||
| 1100 | 1000/±4.2/765 | 1000/±3.1/2525 | 1100/±2.8/7589 | 1300/±2.6/7356 | ||
| 1200 | 1000/±4.1/769 | 1000/±2.8/3386 | 1200/±3.1/9870 | 1400/±2.9/7598 | ||
| 1400 | 1100/±3.1/1336 | 1100/±2.2/5648 | 1200/±2.2/16630 | |||
| 1500 | 1100/±3.9/1864 | 1100/±2.1/6489 | 1300/±2.5/13353 | |||
